超聲波風速風向儀的設計及工作原理
2020-03-26
超聲波風速儀設計
利用超聲波測量風速可采用時間差法、相位差法和頻率差法等幾類方法。其中，相位差法與測試環境溫度有關；頻率差法穩定性較差；時間差法與測試環境溫度、濕度均無關且相對較穩定，同時，時間（時間差）也是人類至今為止測試精度更高的物理參量，因此。目前人們普遍采用時間差法來設計、研制風速測試儀。該項目采用時間差法設計并研制超聲波風速測速儀。

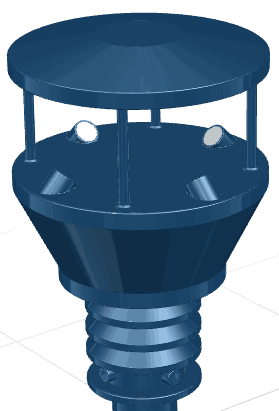

超聲波風速風向儀的工作原理
超聲波風速風向儀的工作原理是利用超聲波時差法來實現風速的測量。聲音在空氣中的傳播速度，會和風向上的氣流速度疊加。若超聲波的傳播方向與風向相同，它的速度會加快；反之，若超聲波的傳播方向若與風向相反，它的速度會變慢。
因此，在固定的檢測條件下，超聲波在空氣中傳播的速度可以和風速函數對應。通過計算即可得到精確的風速和風向。由于聲波在空氣中傳播時，它的速度受溫度的影響很大；風速儀檢測兩個通道上的兩個相反方向，因此溫度對聲波速度產生的影響可以忽略不計。
用戶可根據需要選擇風速單位、輸出頻率及輸出格式。也可根據需要選擇加熱裝置（在冰冷環境下推薦使用）或模擬輸出。可以與電腦、數據采集器或其它具有RS485或模擬輸出相符合的采集設備連用。如果需要，也可以多臺組成一個網絡進行使用。
