超聲波明渠流量計與測水堰配合使用，測量明渠內的水流量。 主要用于測量污水廠、企業液體單位、城市下水道排污口的流量。 由于這種儀器是利用超聲波在空氣中傳播，所以采用非接觸方式進行測量。因此在粘性和腐蝕性液體的情況下，它比其他形式的儀表具有更高的可靠性。
超聲波明渠流量計工作原理：
超聲波明渠流量計直接測量的物理量是液位。 用于明渠流量測量時，應在明渠上安裝測水堰。 測水堰槽將明渠內的流量轉換為液位高度。儀表測量測水堰槽內的水位，然后根據相應測水堰槽的水位-流量關系反算出流量。
常用的量水堰槽有直角三角堰、矩形堰和帕歇爾槽。 使用超聲波明渠流量計時，安裝時一定要知道計量堰槽的水位-流量對應關系。
測水堰的水位-流量關系見國家計量檢定規程。
知道了喉道的寬度b，帕歇爾槽就可以用相應的公式計算出水位-流量的對應關系。 直角三角堰和矩形堰也有相應的公式。 但這也與安裝的通道大小有關。 在確定水位-流量關系時，三角堰與河道寬度B、開口角、上游堰高p有關。 矩形堰與通道寬度 B、開口寬度 b 和上游堰高 p 相關。

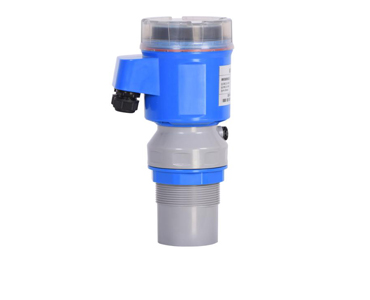

超聲波液位測量原理：本儀器采用超聲波回波測距法測量液位。 探頭固定安裝在測水堰槽水位觀測點上方。 探頭對準水面。 探頭向水面發射超聲波。
儀器工作原理：儀器控制探頭發射和接收超聲波。 測量聲波的傳輸時間并計算液位。 檢查水位流量計后，將液位轉換為流量（單位：升/秒）。

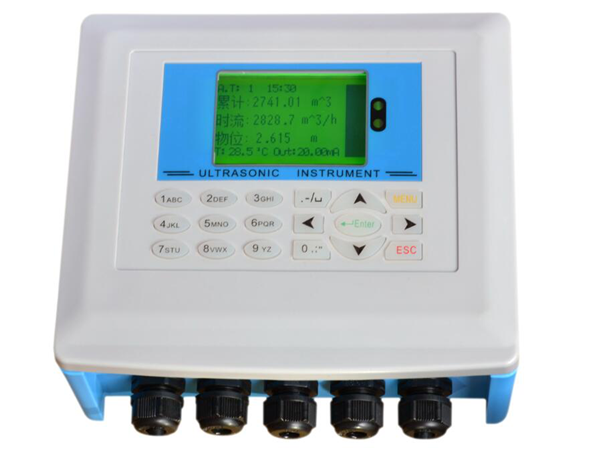

超聲波明渠流量計顯示：儀表顯示液位高度、瞬時流量，儀表按時間累計瞬時流量，得到累計流量。 儀器輸出有4-20mA電流模擬量； 繼電器開關量，數字信號。
